三葉羅茨鼓風機維修拆卸步驟安裝圖解說明教程
三葉羅茨鼓風機維修拆解步驟
三葉羅茨鼓風機由機頭和電機組成，電機一般都是廠家定制好，有問題直接發回廠家返修，羅茨風機故障則需要有經驗的師傅來拆解維修即可，機頭部分由消音器、墻板、機殼、主動葉輪、從動葉輪、主動從動齒輪、主副油箱、軸承等組成，那么我們拆解的時候應該由外到內，從上到下進行拆解，組裝的時候則需要反過順序來安裝。為了方便大家了解，下面是圖文并用的解說方式，希望能給您帶來幫助。

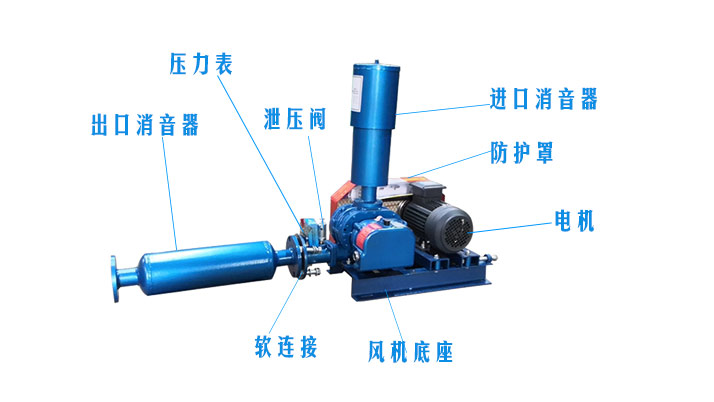

三葉羅茨鼓風機結構圖說明
1.拆解三葉羅茨鼓風機
拆消聲器、潤滑油及冷卻水管
分離聯軸器，拆開地腳螺絲。
吊出風機。
拆開聯軸器和端蓋。
齒輪間隙，轉子間隙，轉子與墻板間隙轉子與殼體間隙。
氣封厚度，若厚度磨損較多則要更換。
拆卸同步齒輪：用專用液壓泵把齒輪拆出。
依次拆卸軸承，軸承座及氣封。
拆墻板（拆卸墻板應把風機立起）。
吊出轉子。
三葉羅茨鼓風機維修拆解圖文教程
2.清潔配件
清理轉子表面灰垢，檢查各部位間隙，并與標準數據比較，是否損壞。
清洗其它部件（機殼，墻板)
3.安裝三葉羅茨鼓風機
回裝一面墻板，并立起。
吊入兩轉子，再回裝另一面墻板。
回裝氣封，軸承座，軸承。
回裝齒輪，并同時調整轉子的各位置間隙：轉子之間0.35－0.45mm；同步齒輪嚙合間隙0.08－0.16mm。
然后用液壓泵把齒輪壓入。
測量止推間隙：轉子與止推端墻板間0.3－0.4mm；另外，轉子與傳動端墻板間必須大于另一則0.5mm以上。測量轉子間隙：根據轉子各葉片間間隙（0.35－0.45mm）分別用塞尺測出，轉子與殼體間隙（0.3－0.4mm），轉子與墻板間隙，并記錄下來。
回裝聯軸器和端蓋。
就位：就位于原機座，擰緊地腳螺絲。
回裝各附屬管線，法蘭螺絲。
注釋：如果三葉羅茨鼓風機遇到故障，沒有專業技術員請不要自己拆解，可以聯系我們指導拆解安裝，或者發回羅茨風機廠家，以免造成不可挽回的損失。
